OTDR série X-350

Écran LCD FTF 3,5 pouces, TP capacitif
Mesure minimale : 2,5 m
USB de type C
Batterie haute capacité, 8 heures
Intégration multifonctionnelle : OTDR / LS / VFL / Lampe torche
Prise en charge des rapports de sortie PDF
Design compact et léger, idéal pour la paume de la main
Interface cachée, résistante aux chocs et aux chutes

Numéro d'article:
X-350
Origine du produit:
CHINA
Couleur:
grey
Port d'expédition:
Shanghai/Shenzhen/Guangzhou
Delai:
3 working days

Contactez-nous

Détails du produit

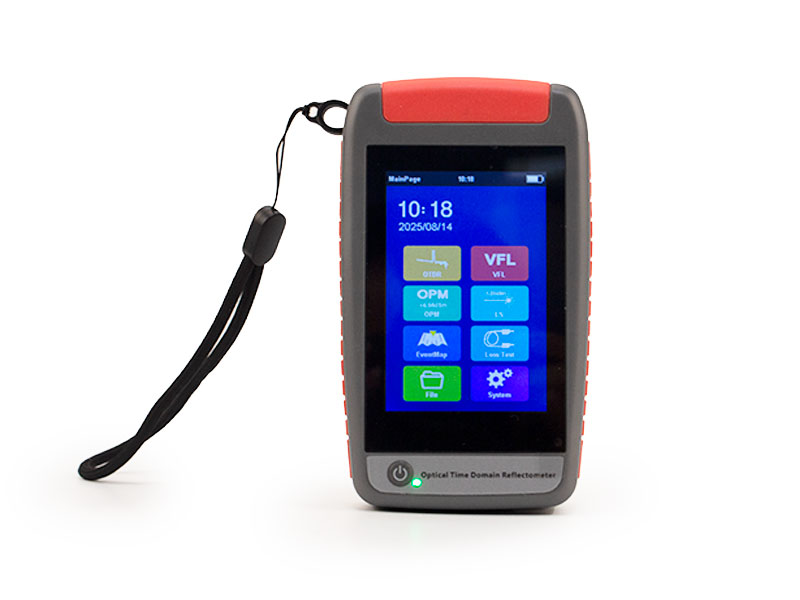

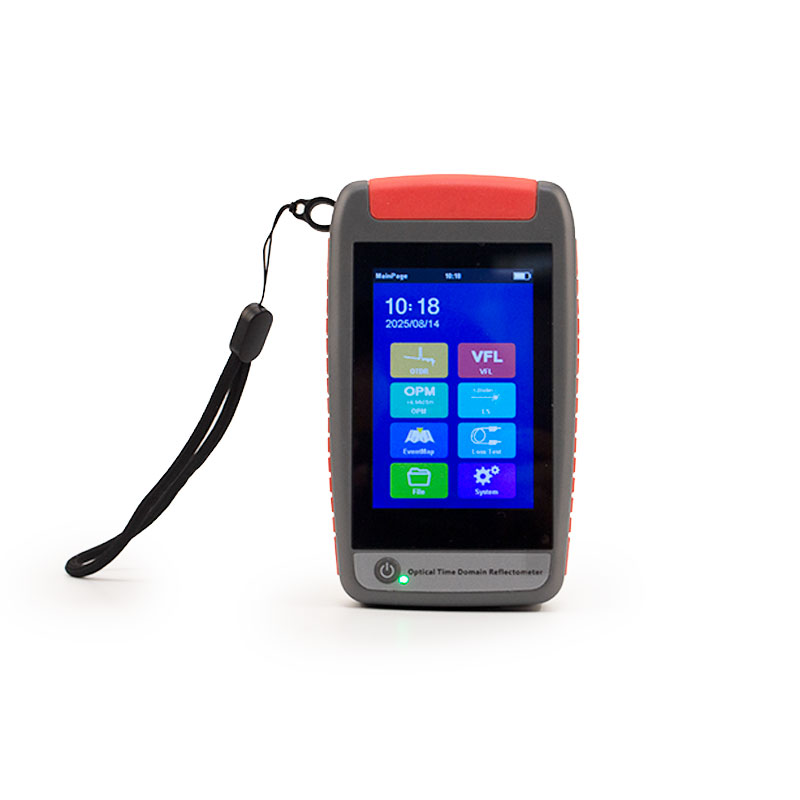

OTDR série X-350

L'OTDR de la série X-350 est principalement utilisé pour mesurer la longueur, l'affaiblissement, l'affaiblissement moyen, l'affaiblissement de retour, la qualité de connexion, etc., de divers câbles à fibres optiques. Il est doté d'une fonction de protection optique automatique afin de prévenir tout dommage au module optique. Le modèle avec filtre permet les tests en ligne, avec une puissance optique maximale de 0 dBm. Il trouve de nombreuses applications dans la construction, le dépannage, la maintenance des lignes à fibres optiques, la réception des travaux, le développement et la production de systèmes de communication par fibre optique, et bien d'autres domaines.
Il est doté d'un écran tactile capacitif couleur de 3,5 pouces, facile à utiliser. Il intègre huit fonctions, dont un réflectomètre optique (OTDR), une cartographie des événements, une source lumineuse stable, un wattmètre optique, une source de lumière visible et un éclairage. La configuration simplifiée des paramètres et la mesure intelligente rendent son utilisation plus simple et efficace. Ce modèle compact et léger est facile à transporter. Sa batterie haute capacité assure une autonomie de 8 heures en mesure et de 15 heures en veille, garantissant ainsi une utilisation optimale sur le terrain.

Caractéristiques

Écran LCD FTF 3,5 pouces, TP capacitif
Mesure minimale : 2,5 m
USB de type C
Batterie haute capacité, 8 heures
Intégration multifonctionnelle : OTDR / LS / VFL / Lampe torche
Prise en charge des rapports de sortie PDF
Design de poche, compact et léger
Interface cachée, résistante aux chocs et aux chutes

Caractéristiques

Temps optique Domaine Réflectomètre
Module		X350-D22	X350- SF 1		X350- SF 2		X350- SF 3	X350- SF 4			X350- SF 5
Longueur d'onde		1310/1550 ± 20 nm	1 310 ± 20 nm		1550±20 nm		1610±5 nm	1625±5 nm			1650±5 nm
Dynamique gamme		22/20 dB	22 dB		22 dB		22 dB	22 dB			22 dB
Type de fibre		G.652D
Événement mort zone		2 m
Zone d'atténuation		8 m
Mesurer gamme		100 m/500 m/ 1 km /2 km /5 km / 10 km /20 km / 40 km /60 km /80 km
largeur d'impulsion		5 ns / 10 ns /20 ns /50 ns / 100 ns /275 ns /500 ns / 1 nous /2 nous /5 nous / 10 nous
Précision		± ( 1m+ Échantillonnage intervalle +0. 0,05% X mesurer gamme )
Linéarité		±0 0,2 dB/dB
Échantillon points		Maximum échantillonnage points : 20000
Échantillonnage résolution		25 cm ~8 m
Perte résolution		0 0,001 dB
Gamme résolution		0 0,001 m
réfractif indice		1 .0000~2 .0000
Réflexion précision		±3 dB
Format de fichier		Standard sor déposer f format
Sécurité niveau		OTDR/LS : Classe 2 ; VFL:C classe 3B
Température/ humidité		Température ambiante : - 10 ℃ ~50 ℃ température ambiante de stockage : -40 ℃ ~+70 ℃ Humidité : 0 à 90 % (sans condensation)
Taille/poids		Taille : 130x78x35 mm / poids : 215 g ( inclure batterie )
OPM				LS					Autre
longueur d'onde	850/1270/1300/1310/1490/1550 1577/1610/1625/1650 nm			longueur d'onde		OTDR longueur d'onde			VFL ( facultatif )	( Rouge ) 650 nm : ≥10 mW ( Gre en ) 515 nm : ≥10 mW
Gamme	A:-70~+10 dBm B :-50~+26 dBm			Type laser		FP - LD/ DFB
Fréquence	270 Hz/330 Hz/1 kHz/2 kHz			Pouvoir		-5 dB m ± 3 dB (Ajuster)			Batterie	2000 mAh/3 0,7 V
Incertitude	±5%			Incertitude		±5%			Adaptateur	USB( Taper C)
Connecteur	Universel			Connecteur		SC			Mémoire	Intérieur ≥ 400 Externe : SD
