ordinateur de poche multifonction otdr x2100

Différentes longueurs d'onde et plages dynamiques sont disponibles

Bouton physique solide et sensible au toucher, conception robuste

Excellent pour les mesures à courte portée, zone morte: 0,8 m / 4 m

Résolution d'échantillonnage maximale: 5cm

VFL, wattmètre, source laser, GPS, Wifi / Bluetooth, IOT en option

  • Numéro d'article:

    X2100
  • Couleur:

    Standard
Détails du produit

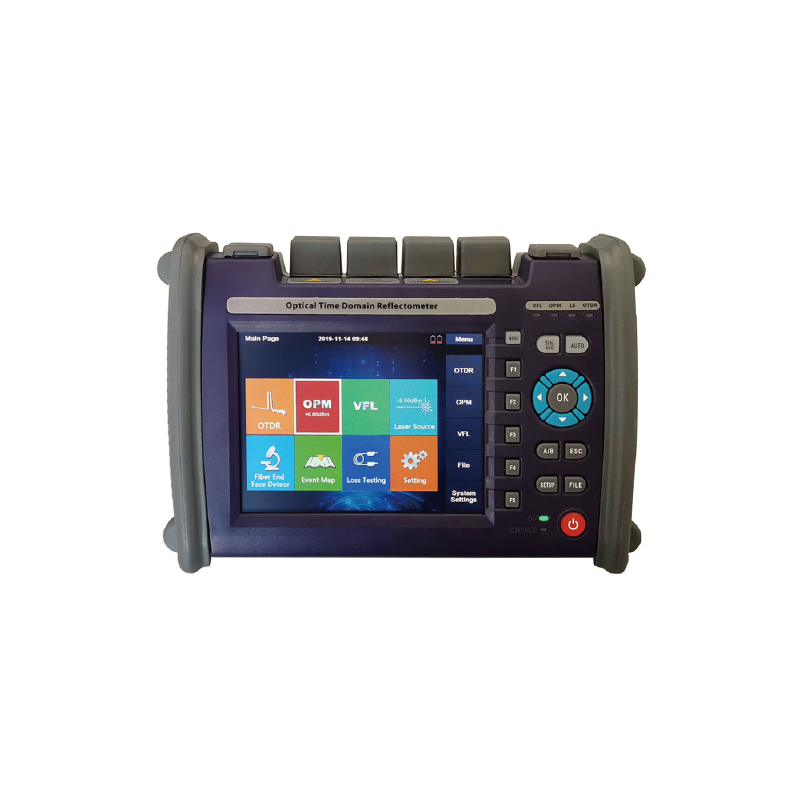

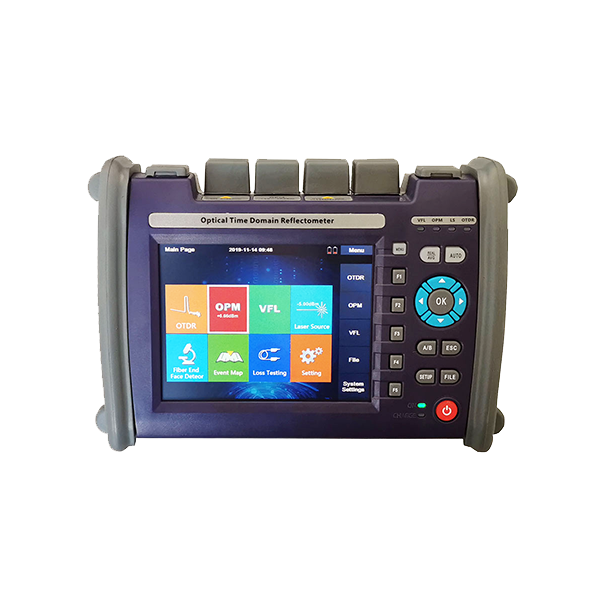

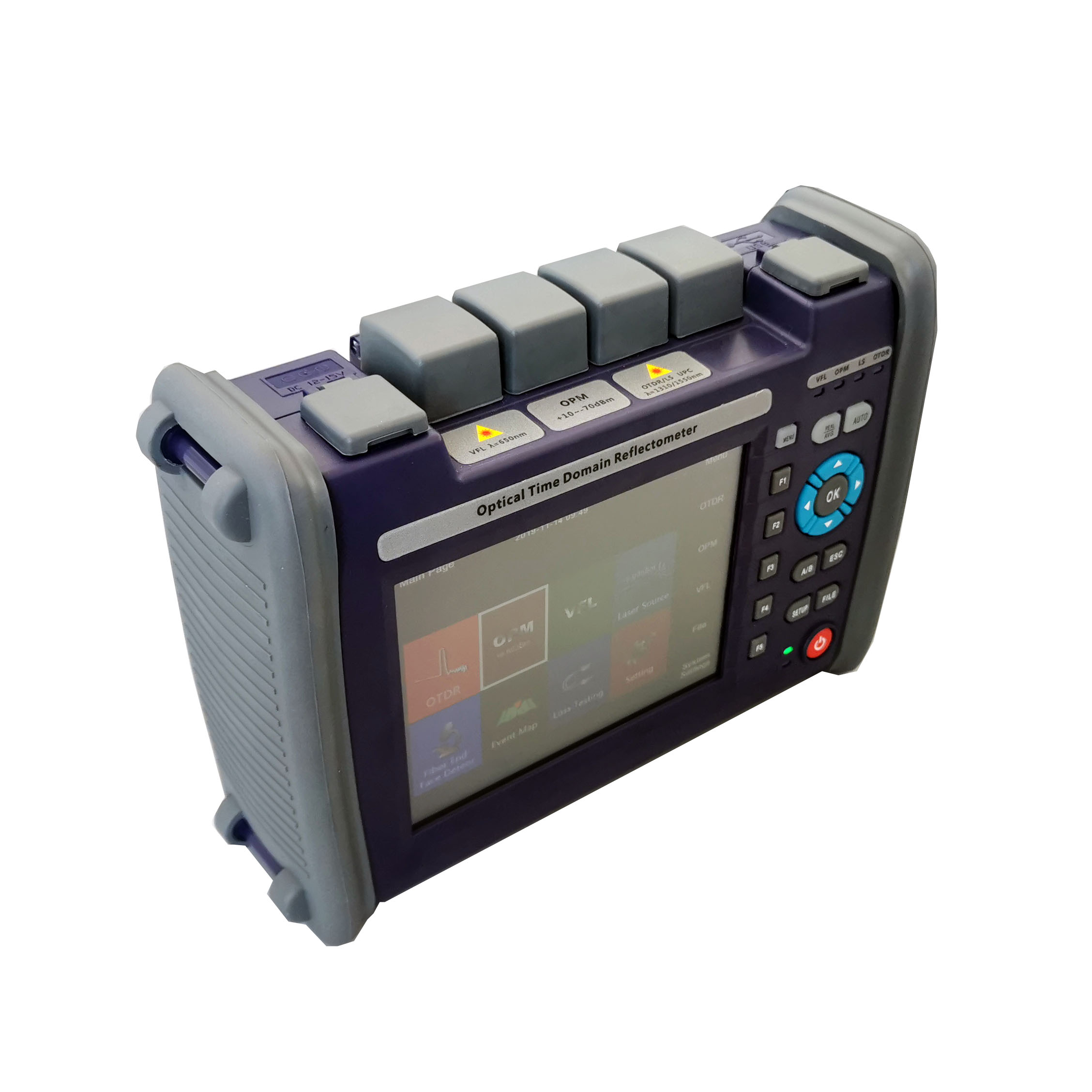

OTDR multifonction série X-2100


L'OTDR de la série X-2100 est fabriqué avec patience et prudence, conformément aux normes nationales. normes pour combiner la riche expérience et la technologie moderne, sous réserve de essais mécaniques et électroniques et optiques rigoureux et assurance de la qualité; dans dans l’autre sens, le nouveau design rend le X-2100 plus intelligent, compact et polyvalent. Si vous souhaitez détecter la couche de liaison dans la construction et l'installation du réseau optique ou procéder à une maintenance efficace et le dépannage, le X-2100 peut être votre meilleur assistant.

traits

  • Différentes longueurs d'onde et plages dynamiques sont disponibles
  • Les boutons physiques tactiles et solides fonctionnent ensemble pour une expérience utilisateur parfaite
  • Excellent pour les mesures à courte portée, zone morte: 0,8 m / 4 m
  • Résolution d'échantillonnage maximale: 5cm
  • Prise en charge de plusieurs fonctions d’analyse sur les résultats des tests: perte de retour de segment, perte de retour de point d’événement, comparaison de courbes multiples, captures d’écran rapides.

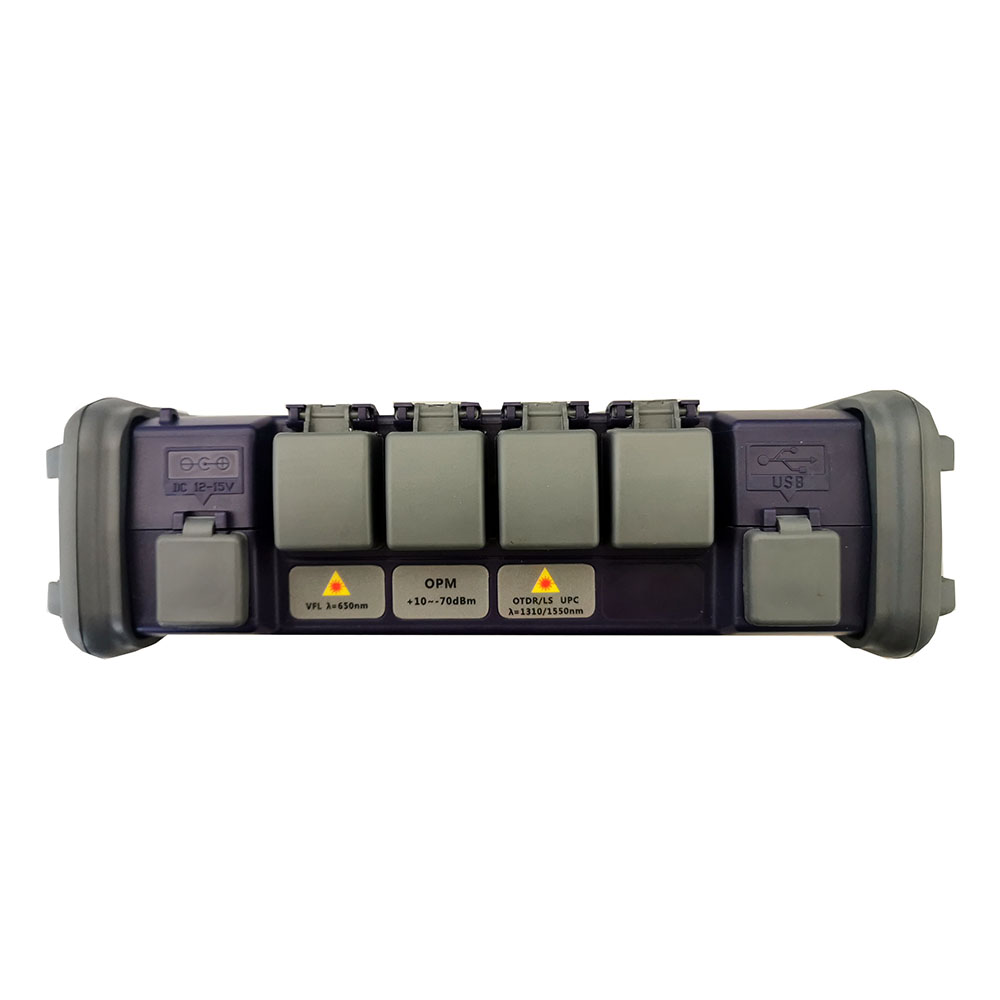

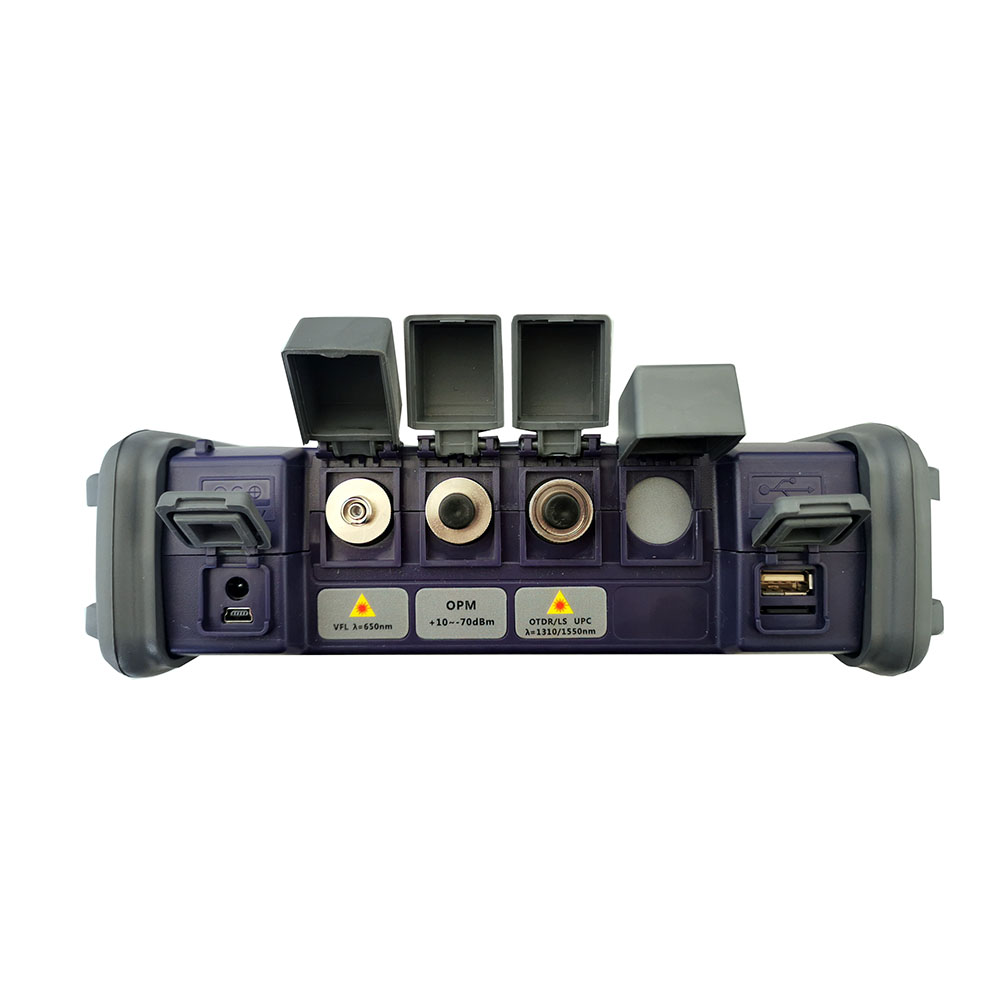

  • Interface utilisateur complète USB (Type A), MINI USB, carte SD.
  • VFL, wattmètre, source laser, GPS, Wifi / Bluetooth, IOT sont optionnels.
  • Interface utilisateur conviviale, facile à utiliser.


Applications

  • Test FTTX avec les réseaux PON
  • Test du réseau CATV
  • Test du réseau d'accès
  • Test du réseau local
  • Test du réseau métropolitain
  • Tests en laboratoire et en usine
  • Dépannage de la fibre optique


Caractéristiques

Longueur d'onde ( Max : 4 )

Mode simple

Multimode

1310nm , 1550nm , 1625nm , 1650nm

850 nm , 1300nm

Gamme dynamique (dB)

26 ~ 42dB

28dB / 30dB

Zone morte d'événement / d'atténuation

0.8m / 4m

1,2 m / 5 m

Résolution d'échantillonnage minimale

0.0 5m

Point d'échantillonnage maximum

256 000

linéarité

0.05dB / dB

Résolution de perte

0.001dB

Résolution de distance

0,01m

Distance précision

± (1m + Gamme × 3 × 10 -5 + Résolution d'échantillonnage) ( Indépendamment de l'indice de réfraction )

Mémoire

& gt; 100000

je nterface

USB ( Type A × 1 , Type B × 1 )

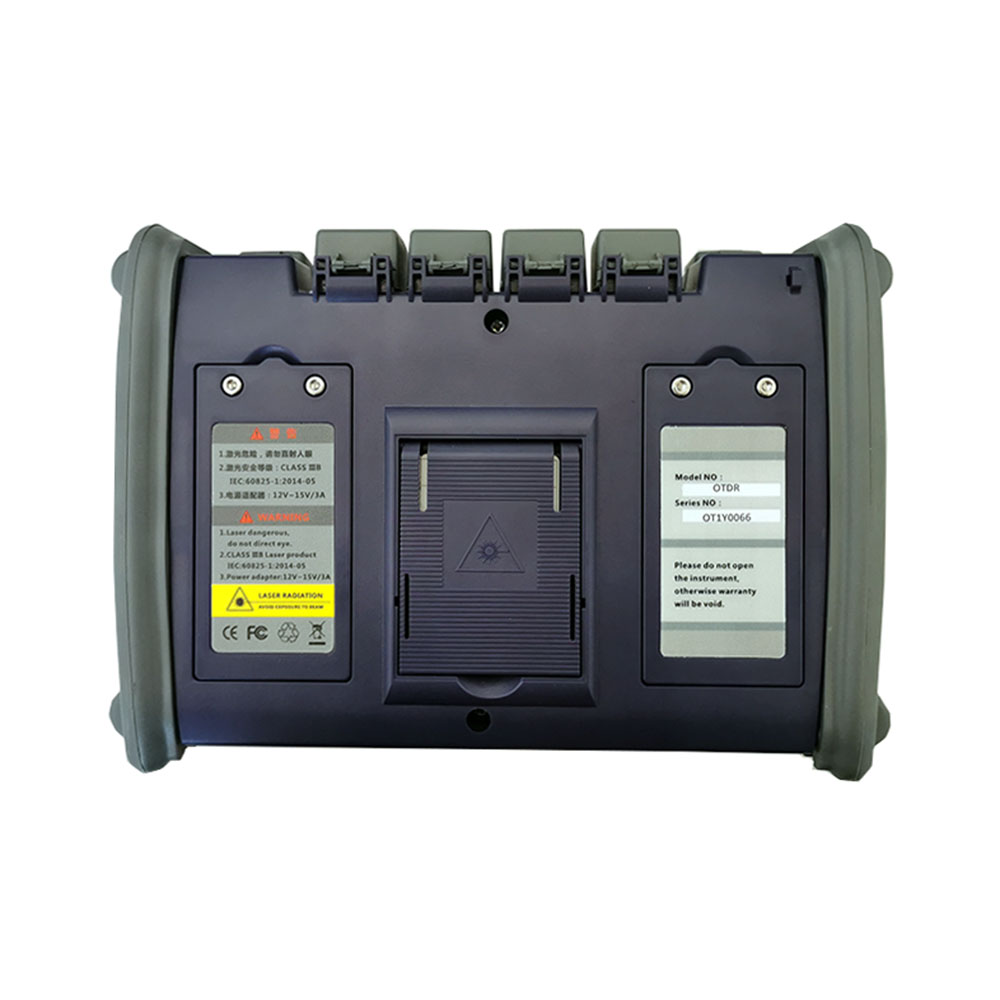

Batterie

Capacité de batterie unique 7.4V / 2500mAh , Le standard deux

T température

E température ambiante - dix ℃ ~ + 50 ℃ ; Température de stockage - 20 ~ + 70

Humidité

≤95% ( Pas de condensation )

Taille/ W huit

215 × 1 55 × 68 mm / 1 .1 kg ( comprenant batterie )


Modules optionnels

Module

Paramètre

Remarque

VFL

1-20mW

10mW en défaut

OPM

Option A -10dBm ~ -70dBm; Option B + 23dBm ~ -50dBm

Option A par défaut

Source laser

Sortie -5dBm ± 2dB , La fréquence CW / 270Hz / 1KHz / 2KHz

GPS / GNSS

Personnalisé

WIFI / Bluetooth

Personnalisé

Module IOT

Personnalisé
