ordinateur de poche monomode multimode otdr x50

Conception intégrée, intelligente et robuste

Niveau de protection IP65, amélioré à l'extérieur

Écran LCD anti-reflet de 7 pouces

Le module de test en ligne PON (1625nm) est optionnel

Le module de test MMF (850 / 1300nm) est optionnel

Supporte l'affichage et la saisie en plusieurs langues


  • Numéro d'article:

    XHO5000
  • Couleur:

    Yellow
Détails du produit

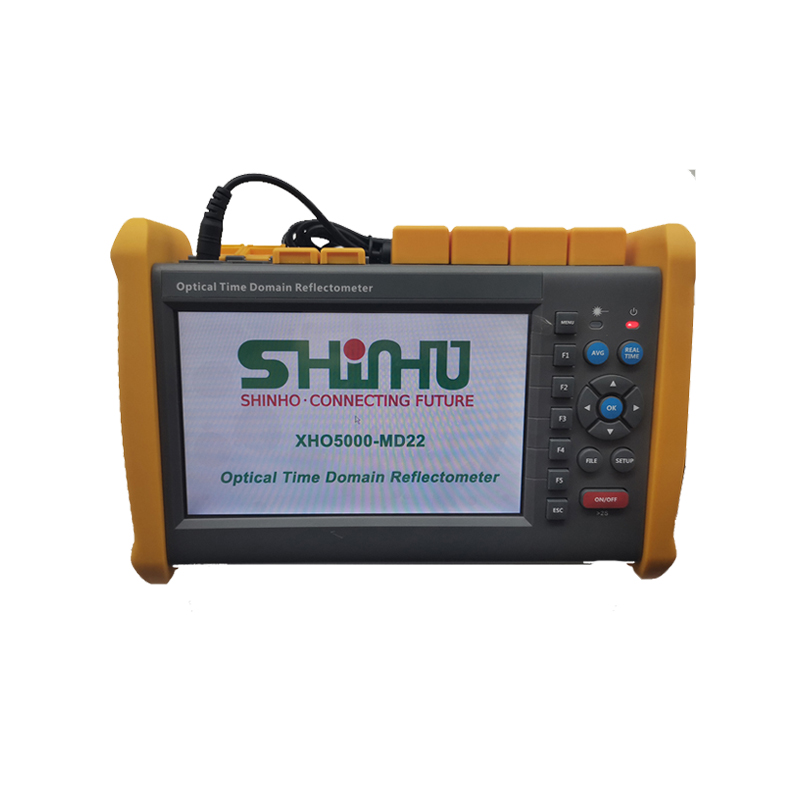

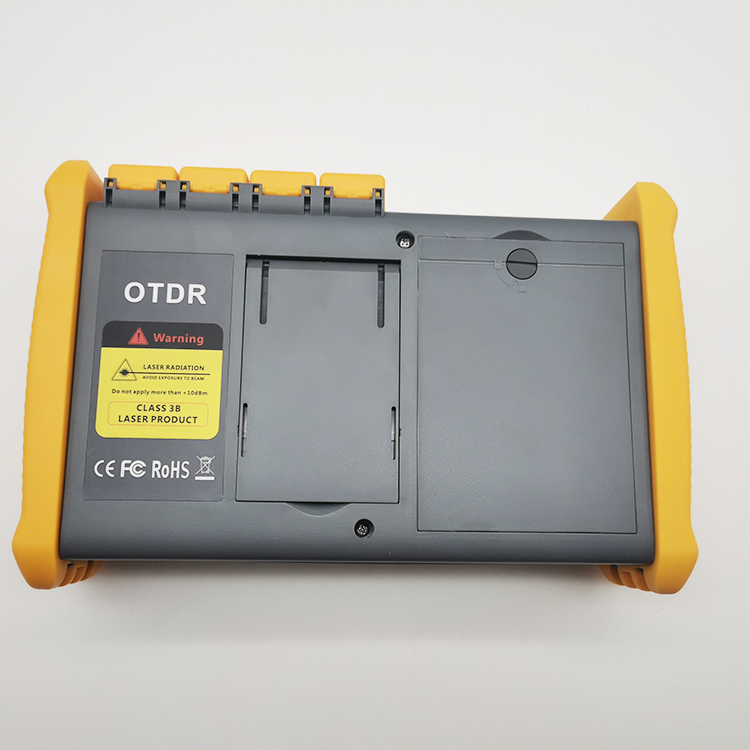

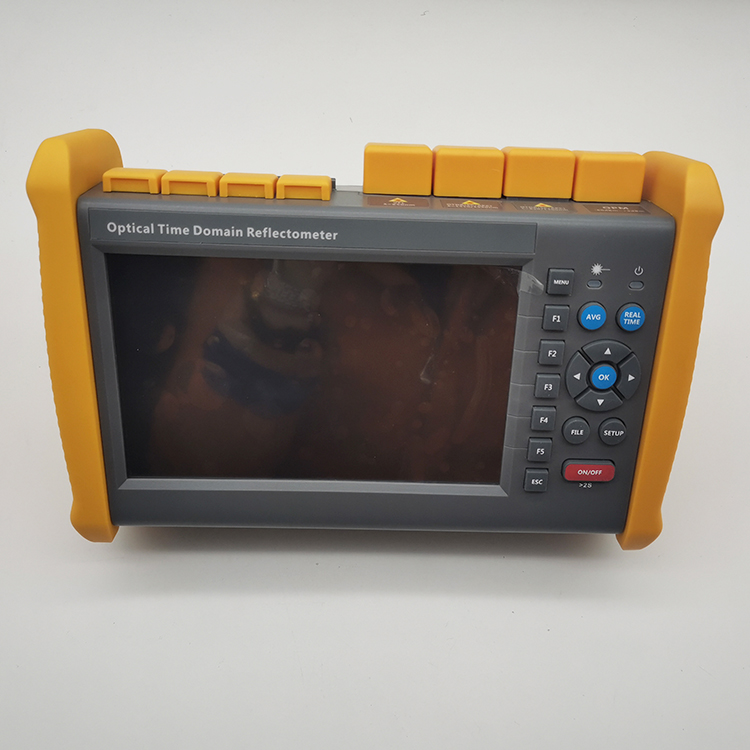

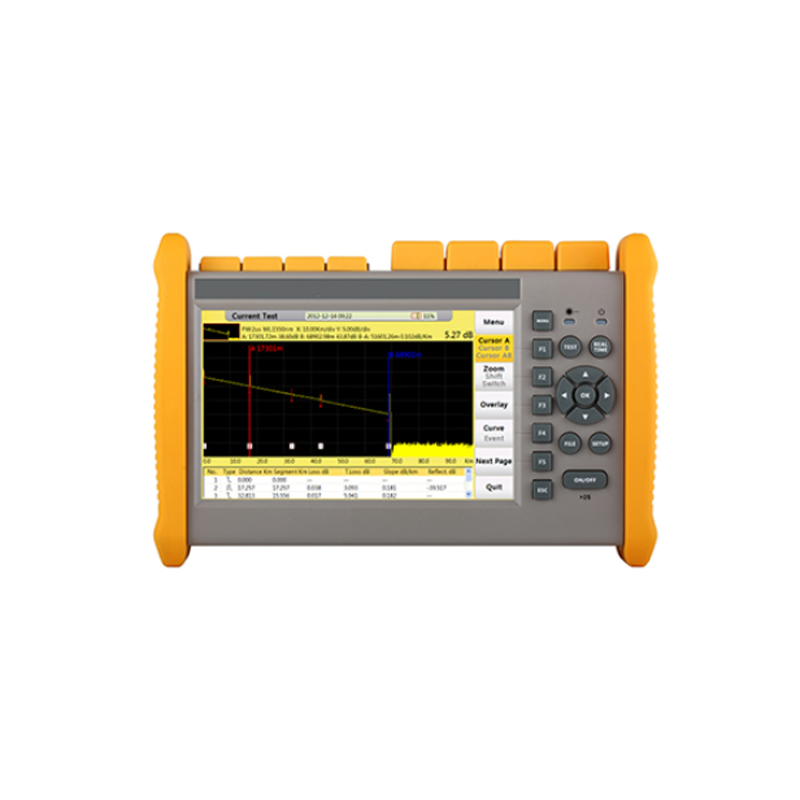

OTDR portable X-50


X-50 OTDR est fabriqué avec patience et prudence, suivant les normes nationales normes pour combiner la riche expérience et la technologie moderne, sous réserve de essais mécaniques et électroniques et optiques rigoureux et assurance de la qualité; dans dans l’autre sens, le nouveau design rend le X-50 plus intelligent, compact et polyvalent. Si vous souhaitez détecter la couche de liaison dans la construction et l'installation du réseau optique ou procéder à une maintenance efficace et le dépannage, X-50 peut être votre meilleur assistant.

Caractéristiques

  • Conception intégrée, intelligente et robuste
  • Niveau de protection IP65, amélioré à l'extérieur
  • Écran LCD anti-reflet de 7 pouces
  • Le module de test en ligne PON (1625nm) est optionnel
  • Le module de test MMF (850 / 1300nm) est optionnel
  • Supporte l'affichage et la saisie en plusieurs langues

Applications

  • Test FTTX avec les réseaux PON
  • Test du réseau CATV
  • Test du réseau d'accès
  • Test du réseau local
  • Test du réseau métropolitain
  • Tests en laboratoire et en usine
  • Dépannage de la fibre optique



Caractéristiques


Général Caractéristiques

Dimension

253 × 168 × 73.6mm
1,5 kg (batterie incluse)

Afficher

LCD TFT 7 pouces avec rétro-éclairage LED (la fonction d'écran tactile est facultative)

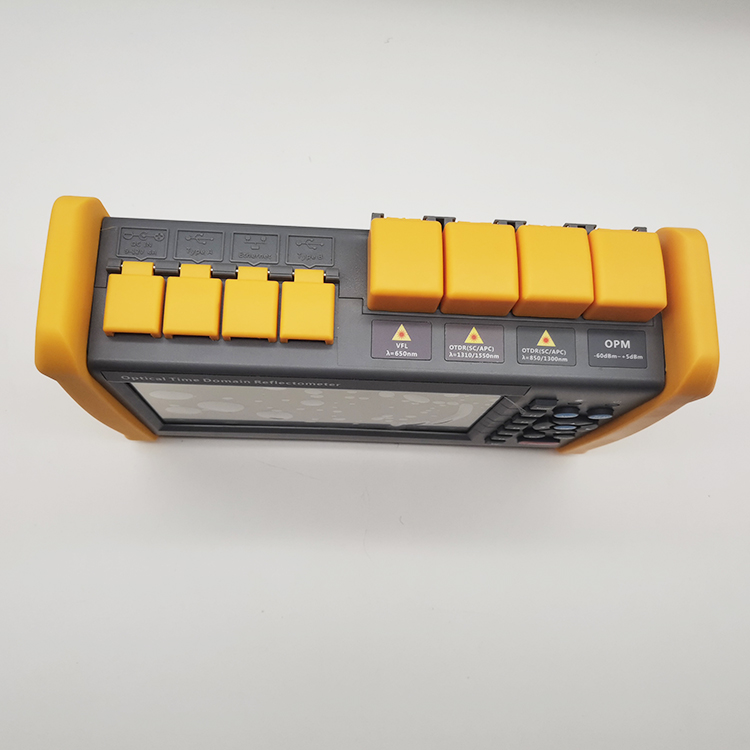

Interface

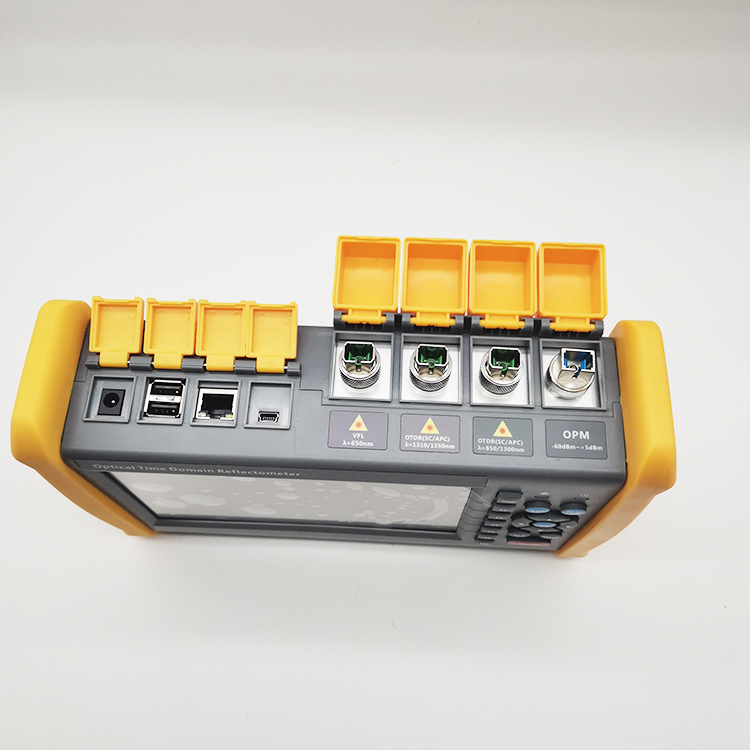

1 × port RJ45, 3 × port USB (USB 2.0, USB de type A × 2, USB de type B × 1)

Source de courant

10V (continu), 100V (alternatif) à 240V (alternatif), 50 ~ 60Hz

Batterie

Batterie au lithium de 7,4 V (cc) / 4,4 Ah (avec certificat de circulation aérienne)
Durée de fonctionnement: 12 heures [1], Telcordia GR-196-CORE
Durée de charge: <4 heures (hors tension)

Economie d'énergie

Contre-jour éteint: Désactiver / 1 à 99 minutes
Arrêt automatique: Désactiver / 1 à 99 minutes

Stockage de données

Mémoire interne: 4 Go (environ 40 000 groupes de courbes)

La langue

Sélectionnable par l'utilisateur (anglais, chinois simplifié, chinois traditionnel, français, coréen, russe, espagnol et portugais - contactez-nous pour connaître la disponibilité d'autres personnes)

Environnement

Conditions

Température et humidité de fonctionnement: -10   ~ + 50, ≤95% (sans condensation)
Température et humidité de stockage: -2   ~ + 70, ≤95% (sans condensation)
Preuve: IP65 (IEC60529)

Accessoires

Standard: unité principale, adaptateur secteur, batterie au lithium, adaptateur FC, cordon USB, manuel d'utilisation, disque CD, mallette de transport
En option: adaptateur SC / ST / LC, adaptateur pour fibres nues

Paramètre technique

Type   [2]

Tester la longueur d'onde
(MM: ± 20 nm, SM: ± 10 nm)

Plage dynamique (dB) [3]

Zone morte événement / atténuation (m) [4]

X-50-M21

850/1300

19/21

0,8 / 4

X-50-MD21

850/1300
1310/1550

19/21
35/33

0,8 / 4
1/4

X-50-MD22

850/1300
1310/1550

19/21
40/38

0,8 / 4
1/4

X-50-D26

1310/1550

26/24

0,8 / 4

X-50 -D32

1310/1550

32/30

0,8 / 4

X-50-D35

1310/1550

35/33

0,8 / 4

X-50-D40

1310/1550

40/38

1/4

X-50-D43

1310/1550

43/41

1/5

X-50-D45

1310/1550

45/43

1/5

X-50-T40F

1310/1550/1625

40/38/38

1/4

X-50-T43F

1310/1550/1625

43/41/41

1/5

X-50-T45F

1310/1550/1625

45/43/43

1/5

X-50-TC35F

1310/1550/1650

35/33/31

0,8 / 4

X-50-TP35

1310/1490/1550

35/33/33

0,8 / 4

Paramètre de test

Largeur d'impulsion

Mode simple: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs
Multi-mode: 3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs

Distance d'essai

Mode simple: 100m, 500m, 2 km, 5 km, 10 km, 20 km, 40 km, 80 km, 120 km, 160 km, 240 km
Multi-mode: 500 m, 2 km, 5 km, 10 km, 20 km, 40 km

Résolution d'échantillonnage

Minimum 5cm

Point d'échantillonnage

Maximum 128 000 points

La linéarité

≤ 0,05 dB / dB

échelle d'indication

Axe X: 4m ~ 70m / div, axe Y: Minimum 0.09dB / div

Résolution de distance

0,01m

Distance Précision

± (1m + distance de mesure × 3 × 10-5 + résolution d'échantillonnage) (à l'exclusion de l'incertitude IOR)

Précision de la réflectance

Mode unique: ± 2dB, multi-mode: ± 4dB

Réglage IOR

1.4000 ~ 1.7000, pas 0.0001

Unités

Km, miles, pieds

Format de trace OTDR

Telcordia universal, SOR, numéro 2 (SR-4731)
OTDR: configuration automatique ou manuelle sélectionnable par l'utilisateur

Modes de test

Localisateur visuel de défauts: voyant rouge visible pour l'identification de la fibre et le dépannage
Source de lumière: Source de lumière stabilisée (sortie CW, 270Hz, 1kHz, 2kHz)
Sonde de microscope de champ

Analyse d'événement de fibre

-Événements réfléchissants et non réfléchissants: 0,01 à 1,99 dB (étapes de 0,01 dB)
-Réflectif: 0,01 à 32 dB (0,01 dB)
-Fiber / pause: 3 à 20 dB (1 dB étapes)

Autres fonctions

Balayage en temps réel: 1Hz
Modes de calcul de moyenne: Temporisés (1 à 3600 sec.)
Live Fiber detect: vérifie la lumière de communication de présence dans la fibre optique
Superposition de traces et comparaison

Module VFL (Visual Fault Locator, en tant que fonction standard):

Longueur d'onde (± 20 nm)

650 nm

Puissance

10 mw, CLASSIII B

Gamme

12 km

Connecteur

FC / UPC

Mode de lancement

CW / 2Hz

Module PM (Power Meter, en option):

Gamme de longueur d'onde (± 20 nm)

800 ~ 1700nm

Longueur d'onde calibrée

850/1300/1310/1490/1550/1625 / 1650nm

Plage de test

Type A: -65 ~ + 5dBm (standard); Type B: -40 ~ + 23dBm (optionnel)

Résolution

0.01dB

Précision

± 0,35 dB ± 1nW

Identification de modulation

270 / 1k / 2kHz, Pinput≥-40dBm

Connecteur

FC / UPC

Module LS (Source laser, en option):

Longueur d'onde de travail (± 20 nm)

1310/1550 / 1625nm [5]

Puissance de sortie

Réglable -25 ~ 0dBm

Précision

± 0.5dB

Connecteur

FC / UPC

Module FM (microscope à fibre optique, en option):

Grossissement

400X

Résolution

1,0µm

Vue de champ

0,40 × 0,31 mm

Stockage / condition de travail

-18   ~ 35

Dimension

235 × 95 × 30mm

Capteur

1/3 pouce 2 millions de pixels

Poids

150g

USB

1.1 / 2.0

Adaptateur   [6]

SC-PC-F (pour adaptateur SC / PC)
FC-PC-F (pour adaptateur FC / PC)
LC-PC-F (pour adaptateur LC / PC)
2.5PC-M (pour connecteur 2,5 mm, SC / PC, FC / PC, ST / PC)

Remarques:

1 Typique, rétro-éclairage éteint, balayage arrêté à 25 degrés, 12 heures typique essais continus.
2 Les modèles T40F / T43F / T45F sont intégrés à un filtre optique, ce qui leur permet de teste le réseau PON en ligne (en utilisant une longueur d’onde de 1625 nm) et n’interrompra pas le signal de fibre.
3 La plage dynamique est mesurée avec la largeur d'impulsion maximale, le temps moyen est de 3 minutes, SNR = 1; La différence de niveau entre le niveau de bruit RMS et le niveau où la rétrodiffusion à proximité se produit.

4 La zone morte d'événement est mesurée avec une largeur d'impulsion de 3 ns; mort d'atténuation la zone est mesurée avec une largeur d'impulsion de 5ns.

5 La source laser 1310 / 1550nm utilise le port OTDR1 et 1625nm ou 850 / 1300nm utilise le port OTDR2.
6 Pour plus d’adaptateurs, veuillez nous contacter.
