Compréhension rapide des concepts fondamentaux

OM1, OM2 et OM3 : il s’agit de normes de qualité de fibre optique définies par l’Organisation internationale de normalisation/Commission électrotechnique internationale (ISO/CEI 11801) et la TIA (Telecommunications Industry Association). « OM » signifie « multimode optique ». Un chiffre plus élevé indique de meilleures performances et permet des débits de transmission plus importants.

G.651 : Il s’agit de la désignation standard pour « 50/125 » μ La fibre multimode « m » a été définie par l’Union internationale des télécommunications (UIT-T). On peut la considérer comme un terme générique ou un prédécesseur des fibres OM1, OM2, OM3 et autres fibres relevant d’autres systèmes de normalisation.

Analyse détaillée des différences

1. Fibre OM1 (qualité ISO/IEC)

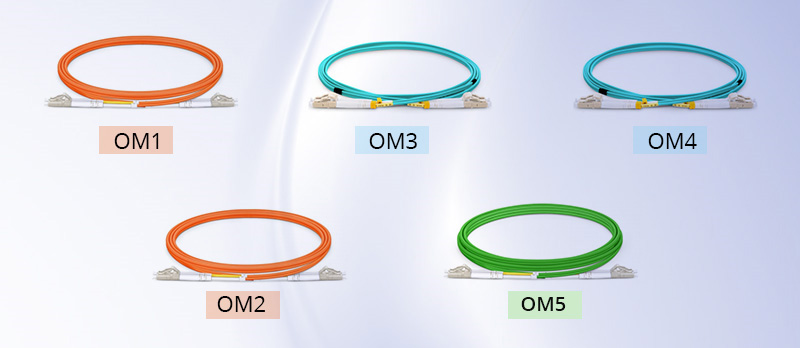

Aspect : Le diamètre du noyau est de 62,5 μ m, le diamètre du revêtement est de 125 μ m. La veste extérieure est généralement orange.

Source lumineuse et bande passante : Conçue initialement pour les sources lumineuses LED (diodes électroluminescentes), sa bande passante modale est relativement faible (généralement 200 MHz). · km à 850 nm).

Application : Principalement utilisé dans les premiers réseaux à faible vitesse tels que 100M Ethernet (100BASE-FX) et Token Ring.

État actuel : Ce produit est désormais obsolète et n’est pratiquement plus utilisé dans les nouveaux déploiements.

2. Fibre OM2 (qualité ISO/IEC)

Aspect : Le diamètre du noyau est de 50 μ m, le diamètre du revêtement est de 125 μ m. La veste extérieure est généralement orange.

Source lumineuse et bande passante : Conçue principalement pour les sources lumineuses LED, elle offre, par rapport à l’OM1, une bande passante optimisée (bande passante modale jusqu’à 500 MHz). · km à 850 nm).

Application : Prend en charge l'Ethernet Gigabit (1000BASE-SX), mais avec des distances de transmission plus courtes (jusqu'à environ 550 mètres).

Situation actuelle : Cette fibre est progressivement remplacée par des fibres de qualité supérieure, et son utilisation est en déclin.

3. Fibre OM3 (qualité ISO/IEC) - Fibre multimode optimisée pour laser (LOMMF)

Aspect : Le diamètre du noyau est de 50 μ m. Pour le distinguer, il utilise généralement une veste extérieure turquoise.

Technologie de base : C’est là toute la différence ! La fibre OM3 est spécialement conçue et optimisée pour les sources laser VCSEL (laser à émission de surface par cavité verticale). En améliorant le profil d’indice de réfraction de la fibre, elle augmente considérablement la bande passante dans la fenêtre de 850 nm (atteignant généralement une bande passante modale effective (BPE) jusqu’à 2 000 MHz/km).

Applications : Principalement utilisé pour l’Ethernet 10 Gigabits (10GBASE-SR). Utilisant la fibre OM3, les distances de transmission d’un réseau 10G peuvent atteindre 300 mètres. Il est également rétrocompatible avec les réseaux Gigabit et 100M.

Relation avec G.651 : OM3 est un 50/125 amélioré μ fibre m avec des performances dépassant largement les exigences des normes G.651 précédentes.

4. Fibre G.651 (Recommandation UIT-T)

Définition : La norme ITU-T G.651 est la spécification générale pour les fréquences de 50/125 Hz. μ « Fibre multimode à gradient m », définie précédemment. Elle couvre principalement des caractéristiques similaires à celles de la fibre OM1 (62,5/125 μ m) et OM2 (50/125 μ m) fibres.

Classification : La norme G.651 comporte en réalité des classifications plus détaillées (telles que G.651.1), mais de manière générale, les fibres OM1 et OM2 peuvent être considérées comme des produits spécifiques conformes à la spécification G.651.

Point clé : le G.651 n’est pas directement équivalent à l’OM3. L’OM3 est une nouvelle génération de 50/125 mm. μ La fibre OM3/OM4 offre des performances nettement supérieures et ses normes dépassent largement la définition initiale de la norme G.651. L'UIT-T a par la suite publié des spécifications de niveau supérieur correspondant aux normes OM3/OM4 (telles que les versions ultérieures de la norme G.651.1).

Maintenance des systèmes existants : Si vous rencontrez une fibre optique à gaine orange, il s’agit probablement d’une fibre OM1 ou OM2. Sachez que ces fibres ne peuvent pas prendre en charge la transmission 10 GbE longue distance.

Lorsque vous voyez G.651 : cela peut être compris comme faisant référence à une fibre multimode avec des performances similaires à celles de l’OM2 ou des versions antérieures, mais dépourvue des caractéristiques de large bande passante de l’OM3 et des versions ultérieures.

En résumé, le passage de l'OM1 à l'OM3 (puis à l'OM4/OM5) est un processus évolutif d'amélioration continue des performances visant à répondre aux exigences des réseaux à haut débit. G.651 est une appellation plus ancienne et plus générale qui correspond généralement à l'OM2 et aux qualités de fibre antérieures.
