Comment fonctionne le cliveur de fibre optique Shinho LDC100

2025-08-22

Dans les communications optiques modernes, les lasers à fibre, les capteurs et d'autres domaines, la qualité de la préparation des extrémités des fibres détermine directement les performances des équipements. Les cliveuses de fibres de grand diamètre, outils de précision spécialement conçus pour le traitement des fibres optiques de grand diamètre, sont indispensables dans l'industrie de la fibre optique grâce à leur principe de fonctionnement unique et à leur large gamme d'applications.

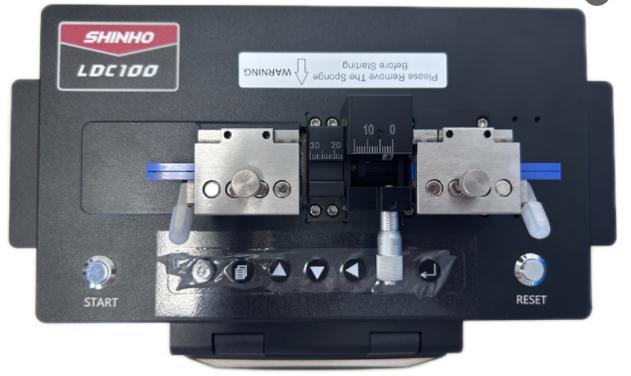

Le Shinho LDC100 cliveuse de fibres de grand diamètre est un dispositif spécialement conçu pour préparer les extrémités de fibres optiques avec des diamètres de gaine allant de 80 à 1250 μm.

Le principe de clivage des cliveuses de fibres à gros cœur repose sur une combinaison de technologies « étirage et gravure ». Il permet un clivage net des fibres grâce à la coordination précise de trois éléments clés :

1. Contrôle de la force de traction

Lors du clivage, une force de traction spécifique (adaptée au diamètre de la gaine) est d'abord appliquée à la fibre. Ensuite, la lame diamantée est approchée de la fibre avec une précision de l'ordre du micron. Sous cette force de traction, la fibre est sectionnée, ce qui donne une section lisse.1

Le contrôle de la force de traction est crucial : une force de traction excessive entraînera des rayures visibles sur la face d'extrémité de la fibre, tandis qu'une force trop faible empêchera la fibre d'être sectionnée et endommagera gravement le bord de la lame.1

2. Lame diamantée

Les lames diamantées (communément appelées lames diamantées) sont un élément essentiel du processus de coupe. Leur dureté Mohs atteint 10, dépassant largement celle d'environ 7 de la fibre optique.

Les lames peuvent laisser des rayures extrêmement fines (moins de 1 μm) sur la surface de la fibre optique, essentielles à une coupe nette. L'angle du tranchant de la lame varie généralement, par exemple de 40°. °, 50° et 60°. Des expériences ont montré qu'un angle de 60° offre le meilleur équilibre entre performance de coupe et durée de vie de la lame.

3. Contrôle de précision des pas

Le contrôle des étapes de coupe est la base technique d'une coupe précise. Pour les fibres optiques de 220 Revêtement μm, la précision du pas de lame doit être inférieure à 1 μm.

Les lames fonctionnent selon un mode précis « 100 pas en avant, 99 pas en arrière », assurant un grattage précis de la fibre au contact.
